沖擊壓實工藝對砂型3D打印成形性能影響規律研究

發布時間：2022-05-18

作者：鑄造工程

瀏覽量：6632

編輯導語：設計了一種沖擊壓實鋪粉機構，研究了沖擊壓實工藝對砂型3D打印成形精度和強度的影響規律，通過理論和實驗對比分析了刮板、輥子和沖擊壓實三種不同鋪粉工藝對砂型性能的影響，表明沖擊壓實工藝所打印砂型具有更高的精度和強度，且能夠有效解決鋪砂過程中的錯層問題，有效改善鋪砂質量。


砂型3D打印技術是將噴墨打印與傳統樹脂砂型成形工藝相結合的一種砂型增材制造技術，通過噴頭將樹脂選擇性的噴附在預混固化劑的型砂表面，樹脂與固化劑產生交聯反應，將型砂粘結成指定形狀。相對于傳統造型，砂型打印過程中需加入更多的樹脂和固化劑，原因在于傳統造型工藝會通過各種方式對型砂進行緊實作業，提高緊實度，在滿足強度要求的前提下，緊實度高的砂型所需要的樹脂和固化劑少。而由于砂型打印過程中沒有模具，無法對砂型施加整體緊實載荷，從而導致所需要的樹脂和固化劑量較多。筆者開發了一種沖擊壓實鋪砂機構，在鋪砂過程中對已鋪砂面進行壓實作業，研究了壓縮量和壓實頻率對打印樣件性能的影響規律。




1 沖擊壓實機構工作原理

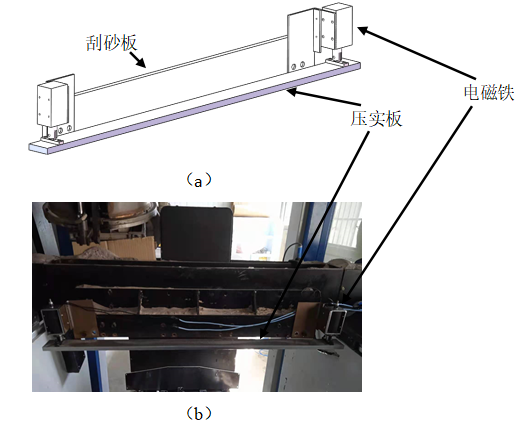

如圖1所示，筆者研究開發的沖擊壓實機構工作原理為：刮砂板位于鋪砂器上，將鋪砂器內落下的型砂鋪平至成形平臺上，隨后在電磁鐵的作用下壓實板上下運動，將現有砂面向下壓縮指定高度，實現壓實功能。圖中壓實板寬度為40 mm，定義壓實板對砂面的壓縮深度為壓縮量，壓實板上下運動的頻率為壓實頻率，系統研究了壓縮量和壓實頻率對打印樣件尺寸精度、強度等性能的影響。



(a)原理圖 (b)工程應用

圖1 沖擊壓實機構




2 實驗結果與分析


試驗中型砂目數為100/200，樹脂加入量為2.28%，固化劑含量為3‰，層厚為0.5 mm，鋪砂速度40 mm/s，后處理溫度25 ℃，后處理時間24 h。

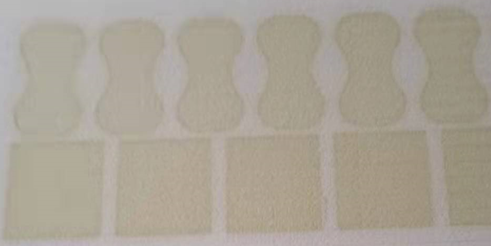

利用沖擊壓實機構進行砂型打印，其打印效果如圖2所示，隨著壓實頻率的增大，砂面上壓痕逐漸密集。



(a)頻率1次/s



(b)頻率4次/s

圖2 沖擊壓實機構打印效果

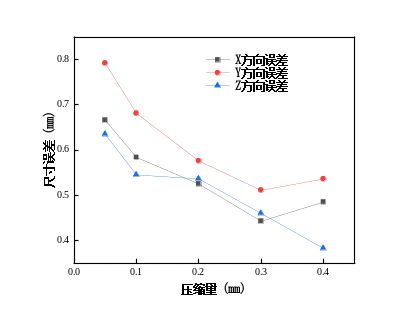

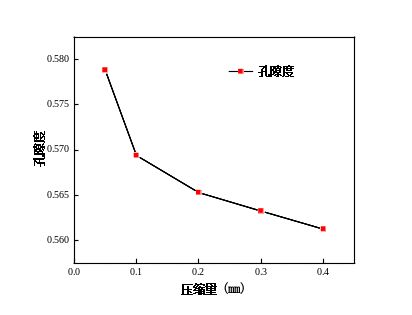

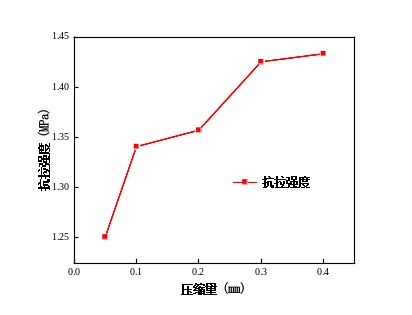

圖3給出了壓縮量對打印樣件精度與強度的影響規律，此時壓實頻率為3次/s。從圖3(a)中可以看出，隨著壓縮量從0.05 mm增大到0.4 mm，X方向尺寸誤差最大減小27.1%，Y方向尺寸誤差最大減小32.3%，Z方向尺寸誤差最大減小39.8%。其原因在于，隨著壓縮量的增大，型砂顆粒間孔隙減小，孔隙度減小。根據文獻可得，隨著型砂顆粒間孔隙的減小，樹脂在型砂內滲透的距離減小，導致尺寸誤差減小。如圖3(b)所示，隨著壓縮量的增大，砂型孔隙度減小3%。同時，砂型孔隙度的減小意味著緊實度的提高，進而提升砂型強度。如圖3(c)所示，隨著壓縮量從0.05 mm增大到0.4 mm，砂型強度增大14.6%。同時從圖中數據可得，壓縮量對Z方向的尺寸誤差影響相對較大，其原因在于沖擊壓實工藝對砂型Z方向孔隙度影響較大。

(a)尺寸誤差



(b)孔隙度



(c)抗拉強度


圖3 各壓縮量下的砂型性能

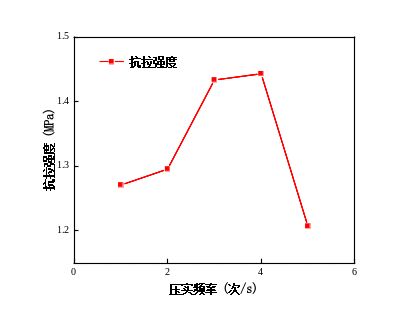

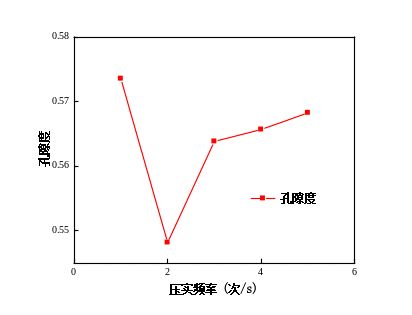

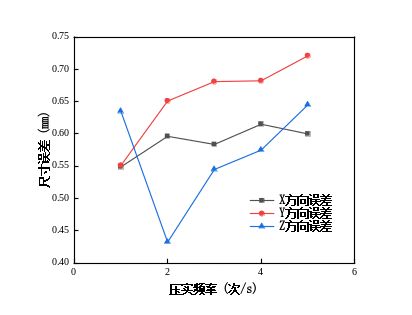

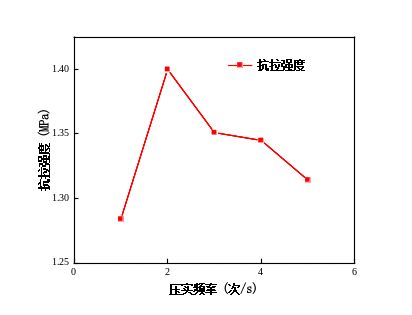

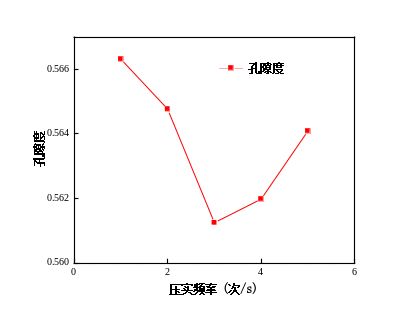

圖4給出了壓實頻率對砂型打印樣件精度與強度的影響規律，此時壓縮量為0.4 mm。從圖4(a)中可以看出，隨著壓實頻率從1次/s增大到5次/s，砂型打印樣件的尺寸誤差先減小后增大。原因在于沖擊壓實工藝對砂型打印過程具有兩方面的影響：第一，通過壓實提高當前層砂面的緊實度;第二，沖擊作用會對已打印砂層造成破壞，從而增大其孔隙度，尤其是在壓實板邊緣(如圖5所示)。因此沖擊壓實工藝對打印樣件性能的影響是兩者綜合作用的結果，隨著壓實頻率的升高，壓實板在單位鋪砂距離內的沖擊次數增多，沖擊破壞作用逐漸增強，導致型砂孔隙度先減小后增大(如圖4(b))所示，從而造成砂型性能對應變化。從圖4(c)可以看出，隨著壓實頻率的增大，砂型打印樣件的強度先增大后減小。


(a)尺寸誤差


(b)孔隙度


(c)抗拉強度

圖4 各壓實頻率下的砂型性能(壓縮量0.4 mm)


同時從圖中數據可得，對于X、Y方向，當壓實頻率大于2 次/s時，尺寸誤差開始增大;對于Z方向，則當壓實頻率大于4次/s時，尺寸誤差開始增大。原因在于，Z方向的孔隙度受到壓實作用的影響相對更大。

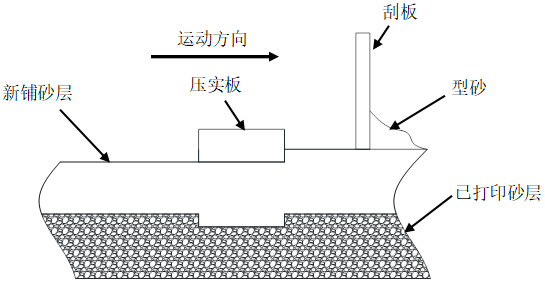

圖5 沖擊壓實鋪砂原理圖

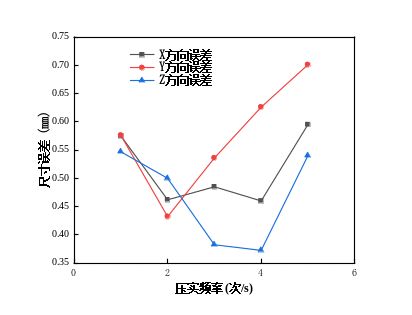

為了進一步驗證上述結論，實驗研究了壓縮量為0.1 mm時壓實頻率對打印樣件性能的影響(如圖6所示)。從圖中可以看出，隨著壓實頻率的增大，X、Y方向尺寸誤差變化趨勢為逐漸增加，Z方向尺寸誤差、孔隙度和砂型強度變化趨勢與壓縮量為0.4 mm時的變化趨勢相同，但后者變化趨勢出現轉折的臨界頻率為2 次/s。原因在于相對于壓縮量為0.4 mm，壓縮量為0.1 mm時沖擊壓實工藝對砂型的壓實作用較小，隨著壓實頻率的增大沖擊壓實工藝對砂型的影響更多的表現為沖擊破壞作用。


(a)尺寸誤差


(b)孔隙度


(c)抗拉強度

圖6 各壓實頻率下的砂型性能(壓縮量0.1 mm)

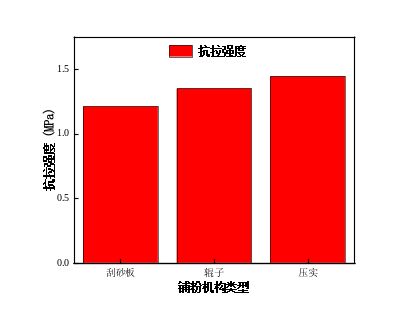

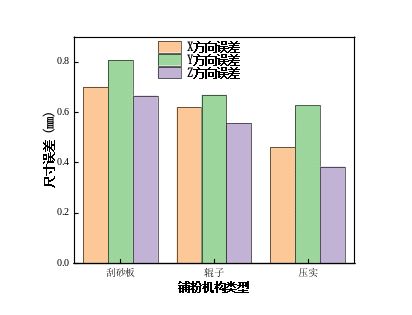

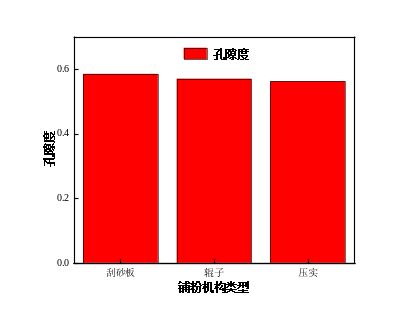

圖7給出了沖擊壓實機構、刮板機構與輥子機構對所打印樣件性能的對比，此時沖擊壓實工藝壓縮量為0.4 mm，壓實頻率為3次/s。從圖7(a)、7(b)中可以看出，三種機構中沖擊壓實機構打印樣件尺寸精度和強度相對較高，與刮板機構相比，沖擊壓實機構打印樣件尺寸誤差X方向減小34.3%，Y方向減小22.3%，Z方向減小42.5%，強度增大19.3%。原因在于相對于刮板機構沖擊壓實機構打印樣件型砂孔隙度減小3.9%(如圖7(c))。


上述研究結果表明，當壓縮量為0.4 mm，壓實頻率為2次/s時，當前工況下，3D打印砂型具有最優的尺寸精度和抗拉強度。


(a)尺寸誤差


(b)孔隙度


(c)抗拉強度

圖7 不同鋪粉機構下的砂型性能



3 “錯層”現象


砂型打印過程中經常出現“錯層”現象，表現為在鋪砂過程中移動的型砂破壞已打印砂面，如圖8所示。出現“錯層”現象的原因在于鋪砂過程中已打印砂面受到的摩擦力超過了自身強度，導致砂面破壞。設已打印砂面受到的摩擦力為f摩，則f摩的大小受到鋪粉機構形狀的影響，當前鋪粉結構以刮板和輥子為主，其結構如圖9所示。



圖8 錯層現象



(a)輥子



(b)刮板

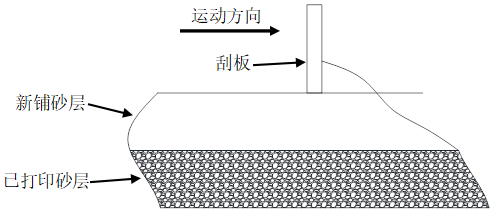

圖9 當前鋪粉結構示意圖

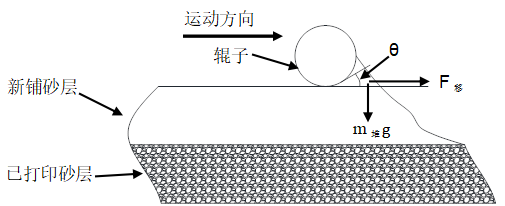

圖9(a)給出了使用輥子鋪粉機構鋪砂過程中已打印砂面的受力示意圖。根據圖9(a)，f摩可以表示為：




式中，μ為鋪粉結構與型砂之間的摩擦力系數(無量綱)，θ為鋪粉結構與砂面夾角，g為重力加速度(m/s2);F移為移動型砂所受到的鋪粉結構推力(N)，其大小由鋪砂器移動速度決定;m堆為鋪粉結構前堆積型砂質量，其大小由單次鋪砂過程中鋪砂器的下砂量決定;l為鋪粉機構與已打印砂面之間的距離，當鋪粉結構為刮板式和輥子式時，l等于層厚t(mm)。


鋪粉結構推動型砂過程中所產生的載荷并不直接作用于已打印砂面，而是通過厚度為l的型砂層進行傳遞，最終傳遞到已打印砂面的載荷隨著厚度l的增大而減小，其原理類似于流體力學中的剪切力，其傳遞特性由流體的粘度決定。文中假設型砂移動中所產生的載荷隨著厚度l的增大而線性遞減，從而得到已打印砂面所受到的摩擦力如式(1)。

當鋪粉結構為刮板式時，θ為90°，已打印砂面所受到的摩擦力為：




當采用沖擊壓實鋪粉結構時，鋪粉結構與已打印砂面之間的距離為層厚與壓縮量之和，即：




式中Δl為壓縮量，則已打印砂面此時所受摩擦力為：




對比式(2)、式(3)和式(4)可得，使用沖擊壓實機構進行鋪砂時，已打印砂面所受摩擦力相對較小，同時由于沖擊壓實機構的壓實作用能夠提高砂型強度，因此使用沖擊壓實機構進行鋪砂能夠有效改善“錯層”現象。

實驗結果表明，當樹脂加入量為2.28%，固化劑加入量為3‰，層厚為0.5 mm，鋪砂速度為40 mm/s，壓縮量為0.2 mm時，錯層現象得到解決，其鋪砂效果如圖10所示。



圖10 沖擊壓實機構鋪砂質量


4 結論


(1)沖擊壓實工藝對砂型性能有兩方面的影響，壓實作用和沖擊破壞作用。隨著壓縮量的增大，壓實作用增強，砂型孔隙度減小，對應尺寸誤差減小，其強度升高;隨著壓實頻率的增大，沖擊破壞作用逐漸增大，砂型孔隙度先減小后增大，尺寸誤差先減小后增大，強度先增大后減小。當壓縮量為0.4 mm，壓實頻率為2 次/s時，當前工況下，3D打印砂型具有最優的尺寸精度和抗拉強度。

(2)與刮板和輥子鋪粉機構相比，沖擊壓實機構打印樣件孔隙度相對較小，因而強度和精度相對較高。沖擊壓實機構鋪砂過程中對已打印砂面的摩擦力相對較小，同時壓實作用能夠增大已打印砂面自身強度，從而有效改善砂型3D打印過程中的“錯層”問題。當樹脂加入量為2.28%，固化劑加入量為3‰，層厚為0.5 mm，鋪砂速度為40 mm/s，壓縮量為0.2 mm時，錯層現象得到改善。
