機床立柱是機床重要的結構件，起著支撐橫梁上下運動的作用。根據立柱的結構特點和技術要求，以及企業生產實際，確定了合理的工藝方案，包括鑄件分型面、澆注位置，各類工藝參數和澆注方法等，生產出合格的大型立車立柱，滿足了立柱的技術要求。
大型數控立式車床（以下簡稱“立車”）立柱是機床的關鍵基礎零部件，立柱主要對立車橫梁、刀架體及滑枕等參與切削加工的部件起支撐和穩定的作用，滿足橫梁沿立柱導軌的Z向運動，并在間接承受切削力、振動、溫度變化等惡劣條件下工作。為滿足數控立式車床的加工要求，立車立柱要求具有足夠高的構件強度和剛度，良好的抗振性和抗熱變形能力，所以其結構剛性、減振性能、導軌面硬度等方面要求較高，使得立車立柱的工藝設計和生產制造難度較大。
1 立車立柱結構特點及技術要求
1.1 立車立柱的主要結構特點
立車立柱內部是多層結構、強度高，輪廓尺寸大、加工行程長，壁厚不均勻、生產難度大，屬于超大、超重型、高強度灰鑄鐵件。鑄造過程中體積大、結構復雜，澆注的鐵液量多，鑄件冷卻時間長，易出現縮孔、縮松、氣孔、裂紋、力學性能不達標等鑄造缺陷，并且生產過程控制難度較大。因此，對工藝設計提出了更高的要求。筆者以輪廓尺寸為11 000 mm×2 600 mm×1 250 mm，凈重42 750 kg，毛重46 500 kg，最小壁厚35 mm，最大壁厚154 mm的立車立柱為例展開研究，其結構如圖1所示。

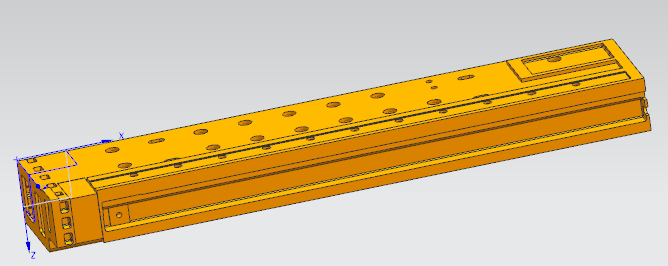

圖1 立車立柱
1.2 立車立柱的技術要求
鑄件的材質為HT250，立柱導軌硬度180～230 HBW，立柱導軌面不允許有縮孔、裂紋、砂眼、夾砂等鑄造缺陷。
根據立車立柱鑄件結構特點及主要導軌面的技術要求，從造型材料及造型方式、鑄件的工藝性、分型位置選取、砂芯設計、澆注系統設計等方面進行工藝分析和設計。
2.1 造型材料及造型方式
采用樹脂砂生產鑄件具有尺寸精度高、表面光潔度好的優勢，但同時也存在易粘砂、易出現氣孔等問題，特別是大型鑄件鐵液量大，凝固時間長，更易產生這些缺陷。因此，在生產中需要控制好再生砂的質量，同時增加砂型的排氣，減少砂型的發氣量。
根據立柱的結構特點、尺寸大小及實際生產條件，采用地坑實樣造型。
2.2 鑄件的工藝性分析
對立柱的鑄造工藝性進行分析后發現，立柱背面直角處結構容易開裂，建議設計人員采用斜面過渡，同時在壁厚的急劇變化處，增加了工藝?yán)?，以防止裂紋的出現。
運用鑄造數值模擬，分析導致鑄件厚大部位、導軌面等產生縮孔、縮松等缺陷趨勢的原因，優化澆注系統、冒口、冷鐵設計，保證鑄件各部冷卻均衡，以減小鑄造應力，防止鑄件產生裂紋和縮孔、縮松缺陷。
2.3 鑄件分型面的選取
分型面的確定應考慮：質量要求較高的表面應放在下面或側面；鑄件的大平面應放在下面；有利于鑄件實現方向性凝固及便于放置補縮冒口；為減少披縫和錯箱，保證鑄件尺寸及外觀質量，鑄件應盡量置于同一砂型中。
根據分型面的選擇原則及立柱的結構特點、技術要求、生產條件等，為保證立柱導軌面質量，以及實現補縮，立柱的分型面和澆注位置見圖2。

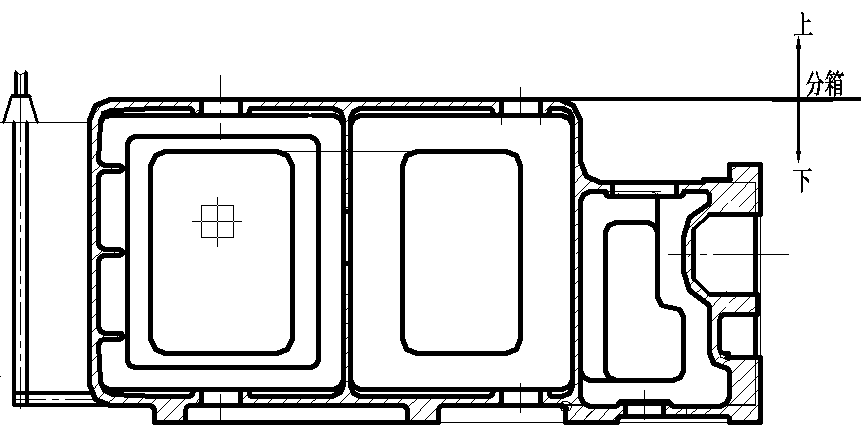

圖2 立柱澆注位置
2.4 鑄件的砂芯設計
砂芯設計應盡量減少砂芯的分割和芯撐的使用；要便于從制芯到下芯的過程和砂芯出氣；另外，砂芯定位要準確、固定要牢靠。立柱內腔結構復雜、尺寸大，砂芯數量達37個，由于兩端砂芯上部沒有出氣孔，因此通過連接側面的出氣道來排氣。
2.5 鑄件的澆注系統設計
立柱澆注系統采用底注式，鐵液從立柱的下平面進入型腔，如圖2所示。采用底注式澆注系統，金屬液充型較平穩，液面是逐漸升高的，避免了沖擊、飛濺和氧化，有利于鐵液中雜質的上浮及型腔內氣體排出，從而有效防止了鑄件導軌產生渣、氣孔等缺陷。
用澆注比速來計算澆注系統的尺寸。此法可用于各種合金、各類鑄件的澆注系統計算，主要用在大型和重型鑄件上。
式中，G為流經S阻流截面的液體金屬質量；T為澆注時間；K為單位面積的澆注速度(kg/cm2·s)；L為金屬液流動系數。筆者選取鑄件液體金屬質量為52 000 kg，澆注時間為206 s，澆注速度為0.9 kg/cm2·s，金屬液流動系數取1。
通過公式計算，同時結合鑄件結構特點及實際生產經驗，澆注時要快速充滿鑄型，取∑S內=281 cm2。
（b）澆注系統采用半封閉式澆注系統。半封閉式澆注系統充型快，擋渣效果好，不易卷入氣體。根據實際生產經驗公式，∑S直=1.2×∑S內=337 cm2；∑S橫=1.4×∑S內 =393 cm2。
2.6 冒口、冷鐵設置
立柱導軌和上下端面螺包處壁厚大，易形成縮孔、縮松，需要采用冒口進行補縮，為保證兩導軌補縮順暢，兩導軌之間還采用過道進行連接。為防止縮孔、縮松，立柱共設置了方形明冒口20個。
為防止縮孔、縮松，保證立柱導軌組織致密和冒口的補縮距離，在導軌等厚大部位設置外冷鐵進行激冷，整個立柱共放置了256塊外冷鐵。
2.7 其他工藝參數的選擇
根據實際生產經驗，鑄件收縮率為1%。
根據鑄件尺寸大小、結構特點，鑄件的機械加工余量按GB/T 6414-2017選取。
根據鑄件的結構特點及環境條件，選取開箱時間為澆筑后368 h，選取立柱的保溫時間為392 h。
針對優化后的工藝設計，編制鑄件生產過程控制方案和現場施工方案，跟蹤生產過程，確保澆冒系統等與工藝要求一致，做好工藝驗證工作。
3.1 造型、合箱控制
（1）造型控制
根據要求使用合格的型、芯砂，保證型、芯砂24 h抗拉強度不低于0.8 MPa。造型、制芯過程填砂時，采用分層填砂。每層厚度控制在200 mm左右，用木棒等充分緊實，砂型不易到達的部位用手搗實。砂芯修整完清理干凈后放置4 h以上，采用流涂方式涂刷醇基涂料，砂型在起模4 h后涂刷醇基涂料，保證涂料的厚度約為1 mm，易粘砂部位應適當加厚。
合箱前要驗箱，確保分型面及出氣芯頭坭條充分壓實，保證蓋箱等出氣孔通暢，合箱后正確放置澆口杯，使?jié)部诒c蓋箱直澆道對齊，并防止雜物進入澆冒口系統及型腔。
3.2 熔化、澆注方案
根據鑄件的材質及結構確定化學成分，見表1，保證鑄件性能達到設計要求。
表1 立柱熔煉時化學成分（質量分?jǐn)?shù)，%）
（2）澆注方案
澆注時采用兩包澆注，兩包鐵液溫度要盡量一致，溫差不超過20 ℃。出爐溫度＞1 450 ℃，澆注溫度控制在1 320～1 340 ℃。
采用上述造型、扣箱、澆注等方案生產出來的立車立柱，加工后情況如圖3所示,鑄件沒有出現縮孔、縮松、裂紋等鑄造缺陷，試棒檢測、本體檢測金相組織和力學性能均符合GB/T 9439-2010、GB/T 7216-2009要求。目前已按此方案進行批量生產。

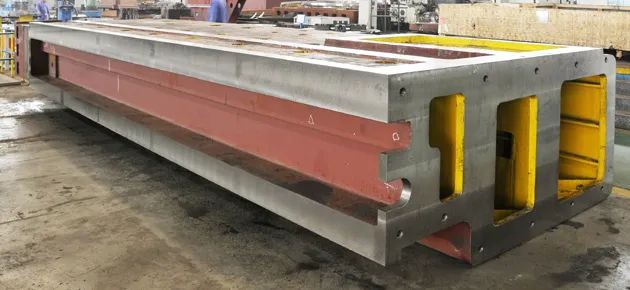

圖3 立柱加工后情況
大型數控立式車床的立柱由于尺寸長，內部結構復雜、筋板多且分層，鐵液充型的行程較長、鑄件冷卻時間長，易產生冷隔、縮孔、縮松、氣孔、裂紋、力學性能不達標等鑄造缺陷。對于這種大型鑄件的生產，要結合實際生產條件、生產能力、零件的技術要求、結構特點等各方面的因素進行工藝分析和優化，確定合理的鑄造工藝方案、同時嚴格控制生產過程，才能確保鑄件的質量達到設計要求。
